Описание
Шприцевой инфузионный насос (шприцевой дозатор) предназначен для высокоточного (по дозировке и скорости инфузии) вливания
лекарственных или физиологических растворов. Обеспечивает соблюдение заданных режимов введения препаратов. Снабжен
специальной системой оповещений и предупреждений
Назначение изделия

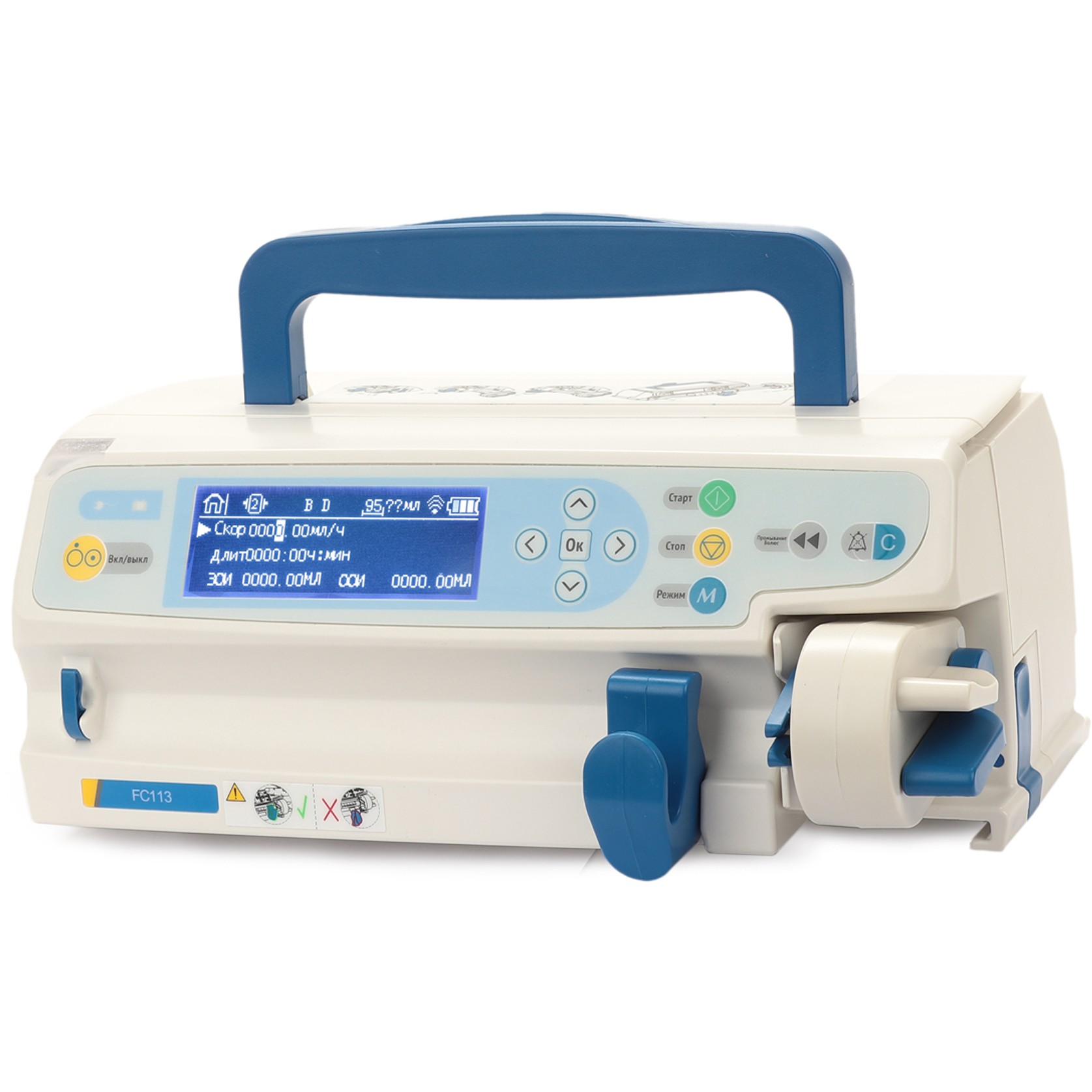

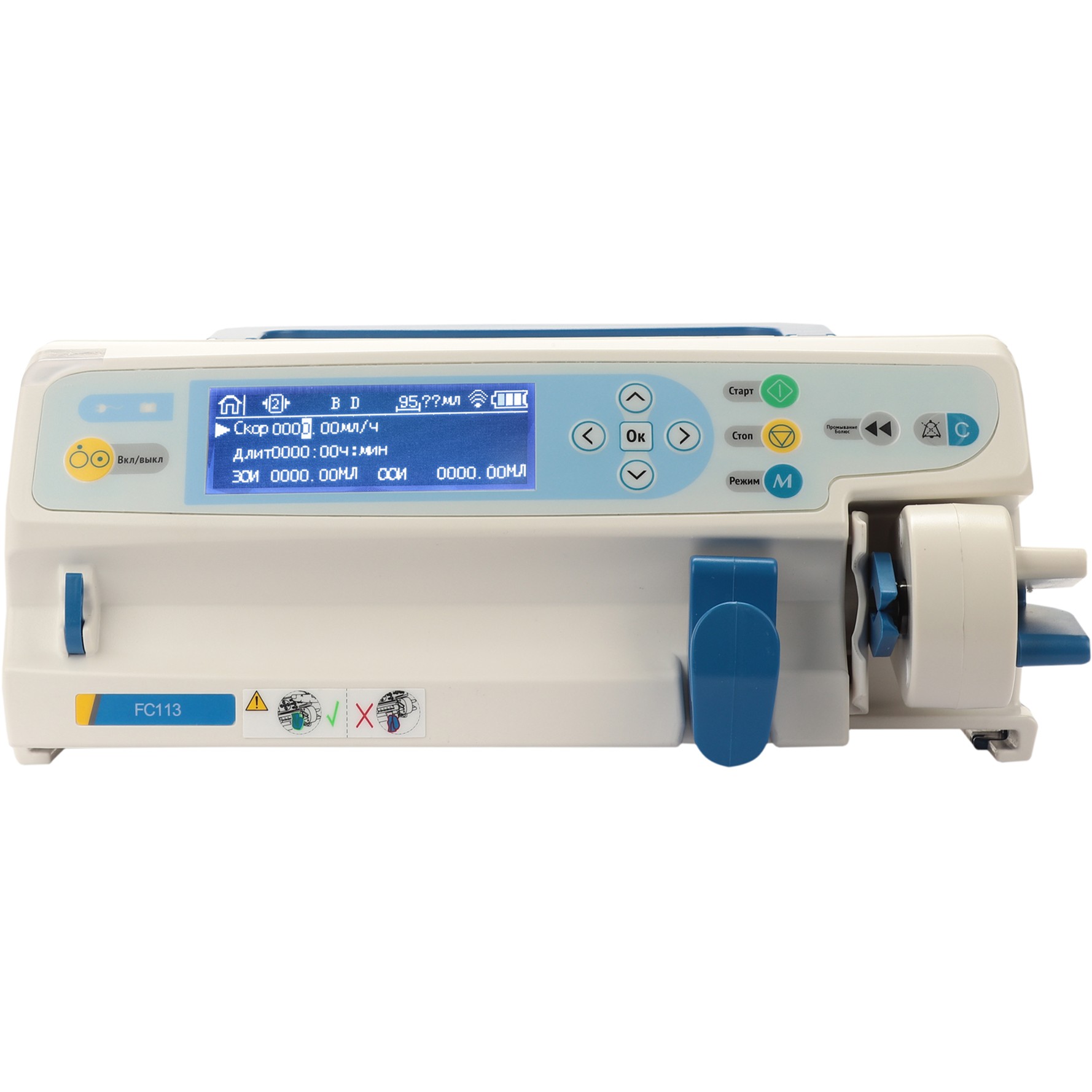

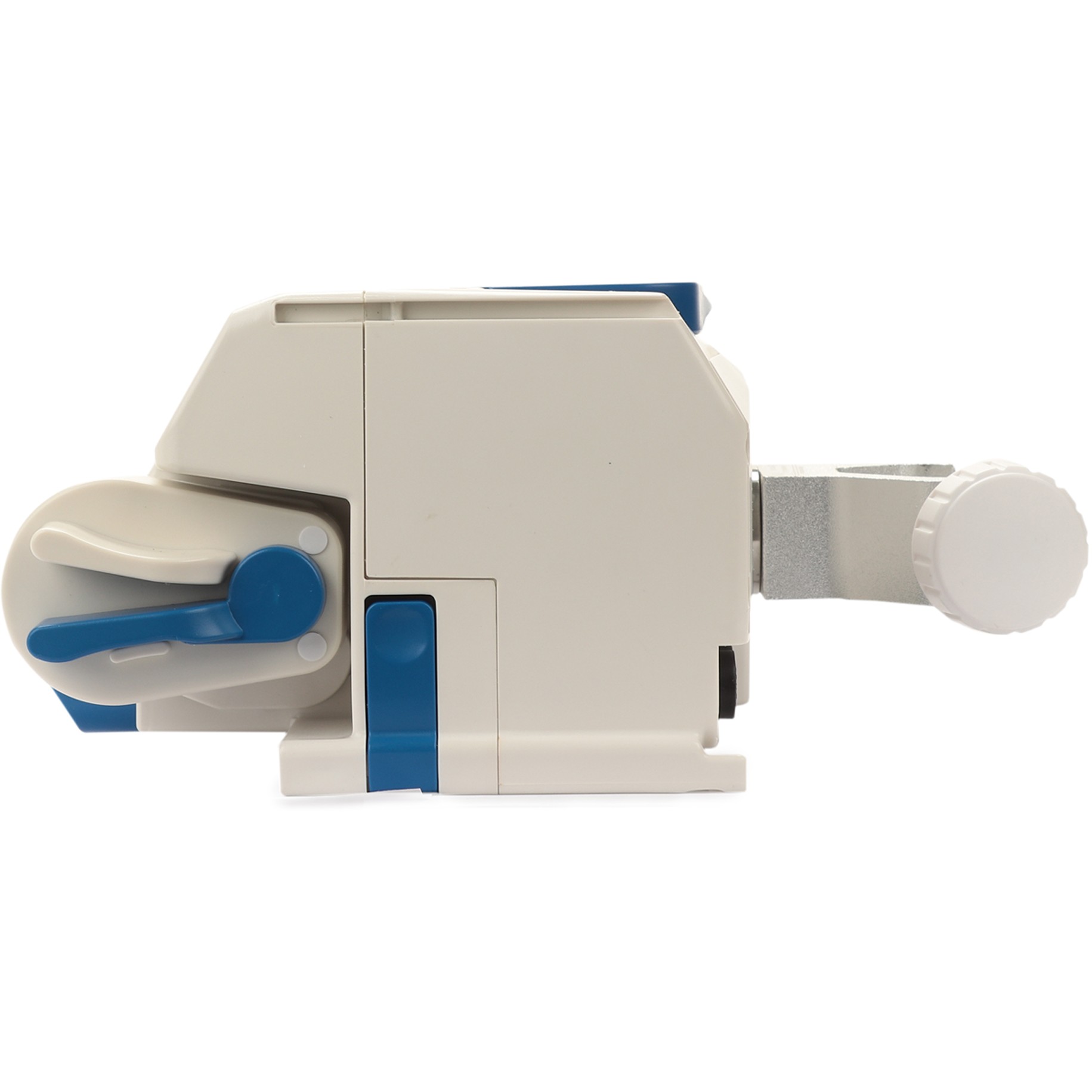

Насос шприцевой FC113 предназначен для высокоточного (по дозировке и скорости инфузии) длительного введения лекарственных или физиологических растворов в клинических условиях. Он оснащён электросетевым приводом с возможностью резервного питания от встроенной аккумуляторной батареи.
Принцип работы:
Принцип работы основан на волюметрическом методе: в течение заданного времени на выход раствора не влияет сопротивление в инфузионном канале, пока давление не достигнет порога; при окклюзии срабатывает система сигнализации и подаёт звуковой/световой сигнал.
Область применения:
- Неотложная помощь
- Операционный блок
- Педиатрия
- Акушерство и гинекология
- Гематология
- Общая терапия и хирургия
Классификация и соответствие стандартам
Класс потенциального риска
Класс 2б по ГОСТ 31508 и приказу Минздрава РФ №4н от 06.06.2012.
Климатическое исполнение
- УХЛ4.2 по ГОСТ 15150.
Механические воздействия
- Группа 2 по ГОСТ 20790/ГОСТ Р 50444.
Класс по последствиям отказа
- Класс Б по ГОСТ 20790/ГОСТ Р 50444.
Степень защиты корпуса
- IPX4 по ГОСТ 14254 (защита от брызг).
Безопасность и электромагнитная совместимость
- ГОСТ 20790/ГОСТ Р 50444, ГОСТ Р МЭК 60601-2-24, ГОСТ Р МЭК 60601–1
- ГОСТ Р МЭК 60601-1-8 (система сигнализации)
- ГОСТ Р МЭК 60601-1-2 (ЭМС), группа 1, класс А по ГОСТ Р 51318.11
- По санитарно-химическим, токсикологическим и биологическим показателям соответствует ГОСТ Р 52770 и серии ГОСТ ISO 10993.
- Встроенное ПО: класс В по ГОСТ Р МЭК 62304.
Класс защиты от поражения электрическим током
- Класс I (по ГОСТ Р МЭК 60601–1)
- Рабочая часть типа CF
Требования безопасности
Основные правила
- Использовать изделие только квалифицированным медицинским персоналом.
- Подключать к сети с защитным заземлением.
- Не эксплуатировать при наличии горючих анестезирующих смесей.
- Не перемещать насос в процессе инфузии.
- Следить за корректностью установки шприца и герметичностью магистрали.
- Проводить регулярную проверку аварийной сигнализации и источника питания.
- Техническое обслуживание и ремонт — только квалифицированным специалистам или производителю.
Противопоказания
В данном руководстве не приведены специфические противопоказания по типам препаратов, однако следует руководствоваться общими ограничениями производителя и врачебными предписаниями
Порядок работы
Установка и включение

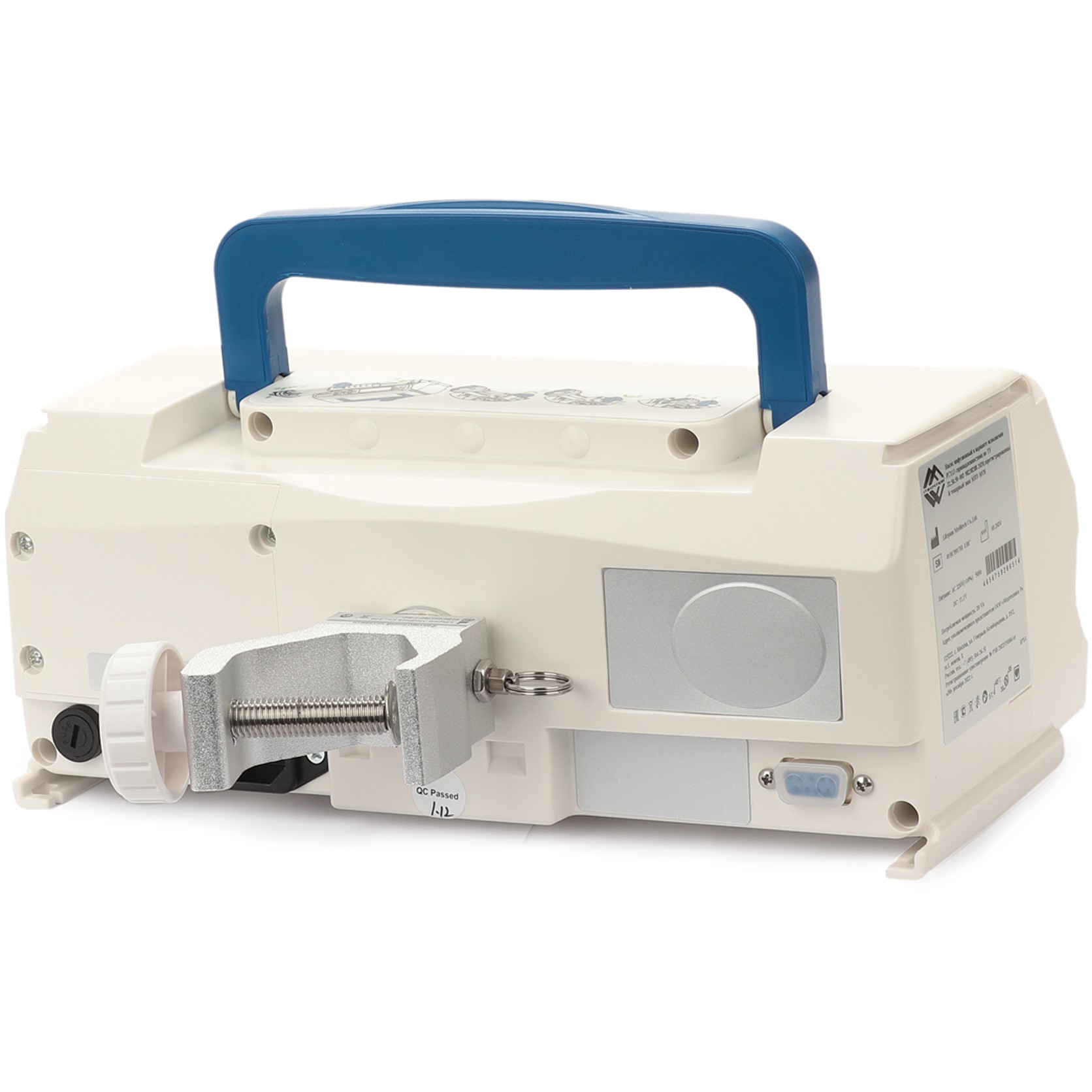

- Надёжно закрепить насос на стойке Telefusion или другой опоре.
- Подключить к сети 220 В, 50 Гц.
- Нажать кнопку «On/Off» для включения. Дождаться завершения самотестирования.
Установка шприца
- Заполнить шприц необходимым раствором.
- Зафиксировать шприц в зажиме толкателя.
- Закрепить инъекционную магистраль.
Выбор режима и настройка параметров
«Обычный режим» (Normal) с вариациями (скорость-объём, скорость, скорость-время, время-объём).
«Масса тела» (Weight) — ввод массы пациента, дозировки и объёма.
«Режим предписания» (Prescription) — выбор лекарственного средства из библиотеки, автоматический расчёт дозы.
Запуск инфузии
- Нажать «Start» для начала введения.
- На дисплее отображаются текущая скорость, суммарный объём и др. параметры.
Завершение
- По достижении заданного объёма раздаётся сигнал и отображается «End».
- Нажать «Stop» для остановки.
- Извлечь шприц и инъекционную магистраль.
Отключение
- Удерживать «On/Off» 3 секунды до полного выключения насоса.
Техническое обслуживание
Очистка
- Выключить насос и извлечь сетевой кабель.
- Протирать корпус и дисплей мягкой тканью, смоченной 3% раствором перекиси водорода с добавлением 0,5% моющего средства.
- Не применять абразивы и агрессивные растворители (например, изопропиловый спирт).
- Сушить в проветриваемом помещении.
Дезинфекция
- 75% этанол, метод обтирания.
- Перед дезинфекцией насос должен быть отключён и очищен.
Калибровка шприца
- При использовании шприцов марок, не указанных в списке рекомендованных (B-D, JMS, B.Braun), необходимо измерить длины L1 и L2, затем в меню «CONFIG» ввести параметры «Volume length» и «Handle length».
Обслуживание аккумулятора
- Литиевая батарея 11,1 В / 2200 мА·ч.
- При длительном хранении — подзаряжать каждые 3 месяца.
- Полная оптимизация: полный заряд (10 ч) и разряд до отключения насоса.

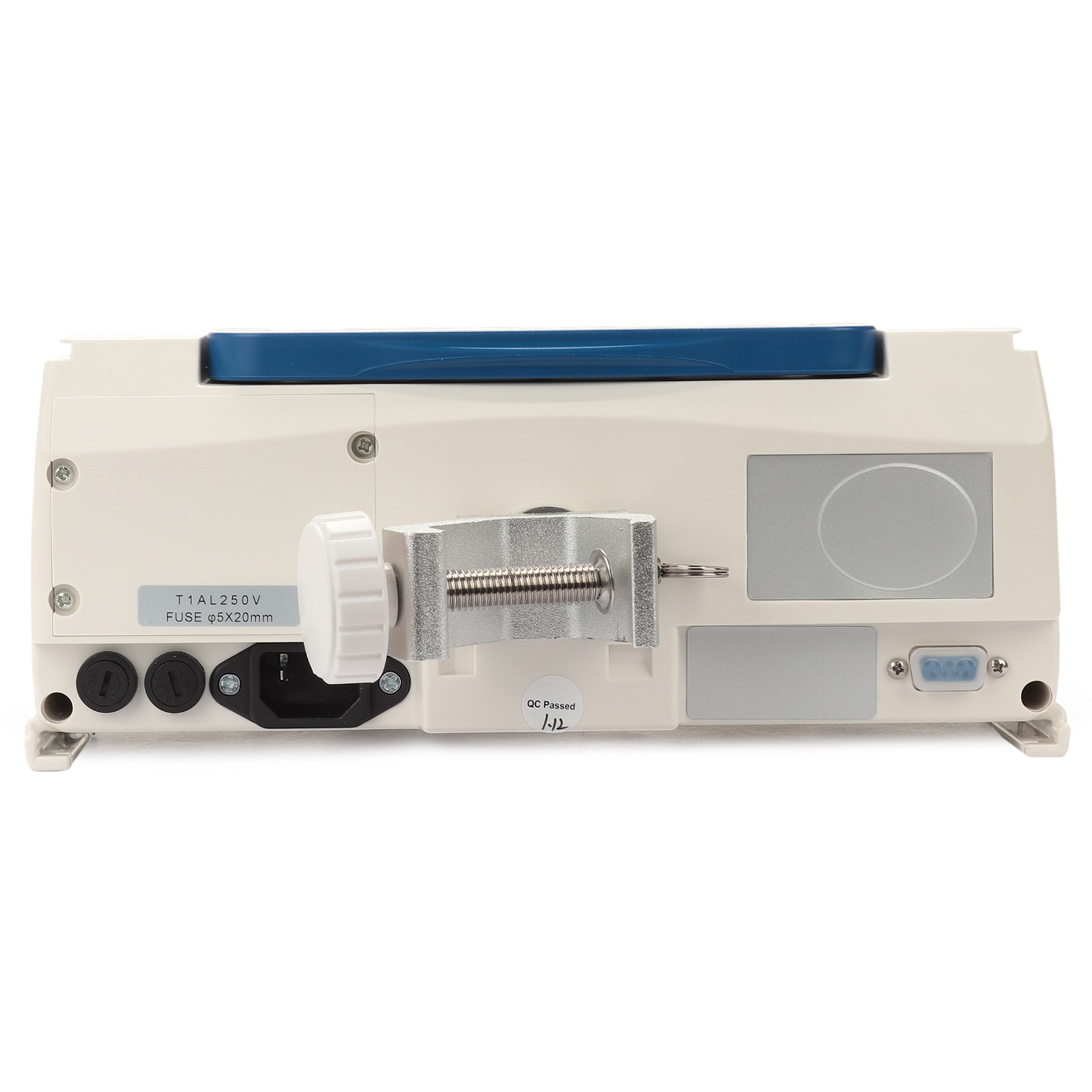

Предохранитель
- T1AL250V (номинал 1 А).
- Замена только при отключенном питании (см. инструкцию в руководстве).
| Неисправность | Возможная причина | Метод устранения |
| Неточная скорость инфузии | Неправильная установка шприца | Правильно зафиксировать шприц |
| Срабатывание сигнала разряда батареи вскоре после включения | Батарея не заряжена; батарея повреждена | Зарядить батарею или заменить |
| Обратное затекание крови | Не выполнена продувка магистрали; шприц установлен неверно | Удалить воздух (Purge), проверить установку |
| Неравномерное движение толкателя | Попадание раствора на поршень | Очистить и высушить устройство |
Гарантийные обязательства
Гарантийный срок
- 12 месяцев со дня продажи при соблюдении требований руководства.
- Гарантийный срок хранения в упаковке — 12 месяцев с даты изготовления
Условия, не попадающие под гарантию
- Ремонт неуполномоченными лицами.
- Неправильное использование, механические повреждения.
- Использование не по назначению.
